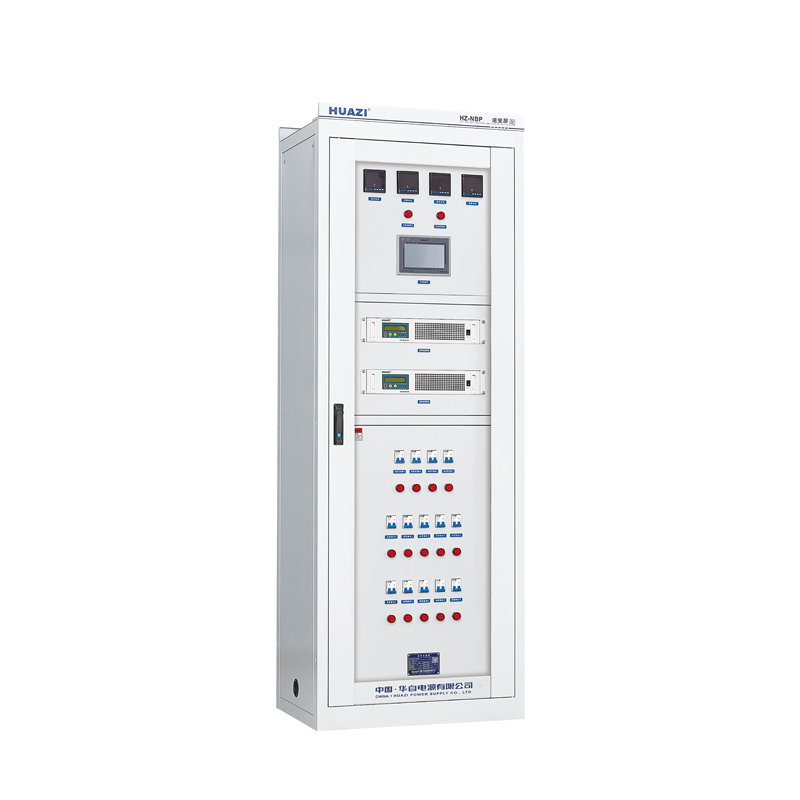

HZ-NBP 微机型逆变电源屏是专为各种不同电压等级与容量用户设计的豪华型事故照明、设备应急供电系统。采用7 寸及以上触摸屏监控系统为核心，中文菜单显示，触摸操作、多重密码权限、人机界面友好丰富，具有操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、逆变电源模块、交流监测模块等组成。输入交流电压AC220V、AC380V，直流电压DC24V、DC48V、DC110V、DC220V 可选，输出不同等级电压与功率均可根据用户需要定制。
       适用于发电厂、水电站、各类变电站、开闭所和其它使用交流设备的用户，作为继电保护、自动装置和事故照明等操作电源和控制电源。

1）采用交流、直流双路电源供电，可设置交流或直流为主用电源，主用电源和备用电源之间自动切换。
2）主用电源和备用电源可带负荷切换，保证了供电的可靠性。
3）多路输入、输出，配置灵活，系统可实现主从供电或者并机供电。
4）输入端装有防雷装置，防止设备受雷电过电压冲击损坏。
5）交流、直流电源的控制均采用高分断小型断路器，具有动作迅速，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。
6）具有输入交流电压、直流电压、逆变输出电压、电流、频率等检测功能。
7）具有输出断路器工作指示功能。



项目	参数指标
额定交流输入电压	220VAC/380VAC±15%
额定直流输入电压	DC24V/DC48V/DC110V/DC220V±15%
逆变交流输出电压	AC220V/AC380V±5%
逆变交流输出功率	1KVA、2KVA、3KVA、5KVA、6KVA、8KVA、10KVA、12KVA、15KVA、20KVA、30KVA
逆变交流输出频率	50Hz
逆变交流电源进线	1 路、2 路
逆变直流电源进线	1 路、2 路
额定冲击电压	5KV
绝缘强度	＞ 10MΩ、2kVAC 一分钟无闪络，无击穿
工作方式	连续长期运行
可闻噪音	≤65dB

1）海拔高度: 不超过2000m ；
2）环境温度: -10℃ ~+40℃；
3）相对湿度: ≤90％ (25℃ ) ；
4）地震烈度: 不超过8 度；
5）设备限在室内工作，且通风良好；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度: 不超过5°；
8）微控制器抗噪声: 1000V 1μs 脉冲1 分钟；
9）无强电磁场干扰与剧烈振动。

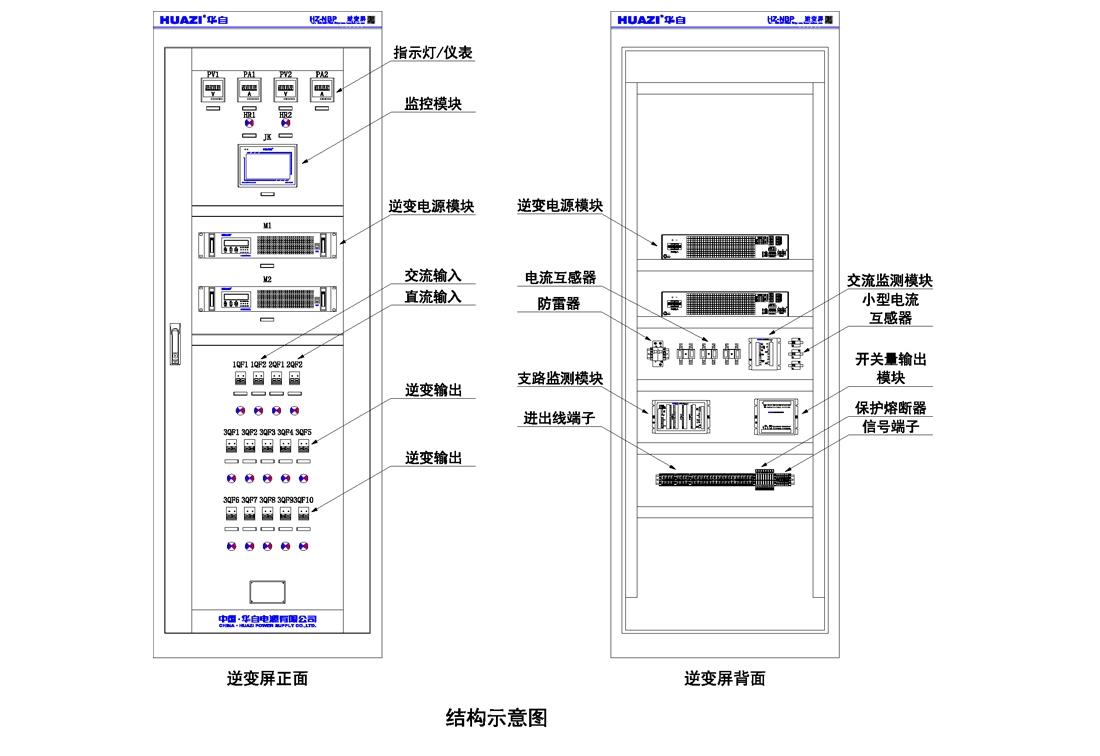

1）系统配置

名称	型号	配置	功能说明
监控模块	HZ-JK07T-JLNB	根据用户要求配置	详见随机说明书
逆变电源模块	HZ-NB 系列	根据用户要求配置	详细页面请点击
交流监测模块	HZ-JL 系列	根据用户要求配置	详见随机说明书
支路检测模块	HZ-ZL02T	根据用户要求配置	详细页面请点击
开关量输出模块	HZ-JD03T	根据用户要求配置	详细页面请点击
配电单元		根据用户要求配置
柜体		根据用户要求配置

2）配电单元选择

名称	型号	规格	功能说明	备注
交流电压表	选配	选配	交流输入、输出电压指示	根据用户要求配置
交流电流表	选配	选配	交流输入、输出电流指示	根据用户要求配置
直流电压表	选配	选配	直流输入电压指示	根据用户要求配置
直流电流表	选配	选配	直流输入电流指示	根据用户要求配置
交流互感器	选配	选配	交流输入、输出电流采样	根据用户要求配置
防雷器	选配	选配	防止受雷电过电压冲击	根据用户要求配置
交流断路器	选配	选配	交流输入、输出通断及过载、短路保护	根据用户要求配置
直流断路器	选配	选配	直流输入通断及过载、短路保护	根据用户要求配置
特需元器件	选配	选配	实现其它功能	根据用户要求配置

注：逆变屏配置时应根据客户实际需求来配置。

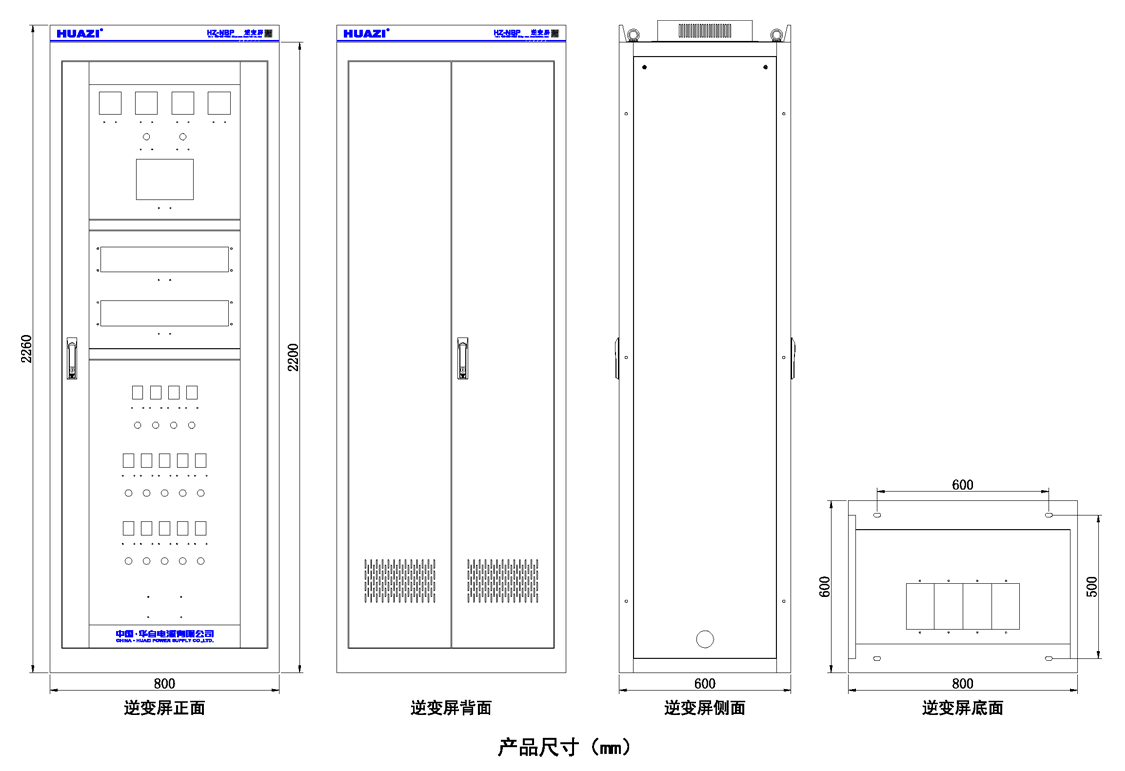

3）柜体选择

名称	规格	功能说明	备注
内嵌式柜体	2200×800×600	采用G 型材结构，国际标准色号RAL7035 工业灰，静电喷塑工艺，正面为内嵌式玻璃门，背面为内嵌式双开门，柜内配有照明灯，顶部温控自动排风。	高× 宽×深(mm)
	2260×800×600

注：柜体结构、颜色、规格可根据用户要求定制。
