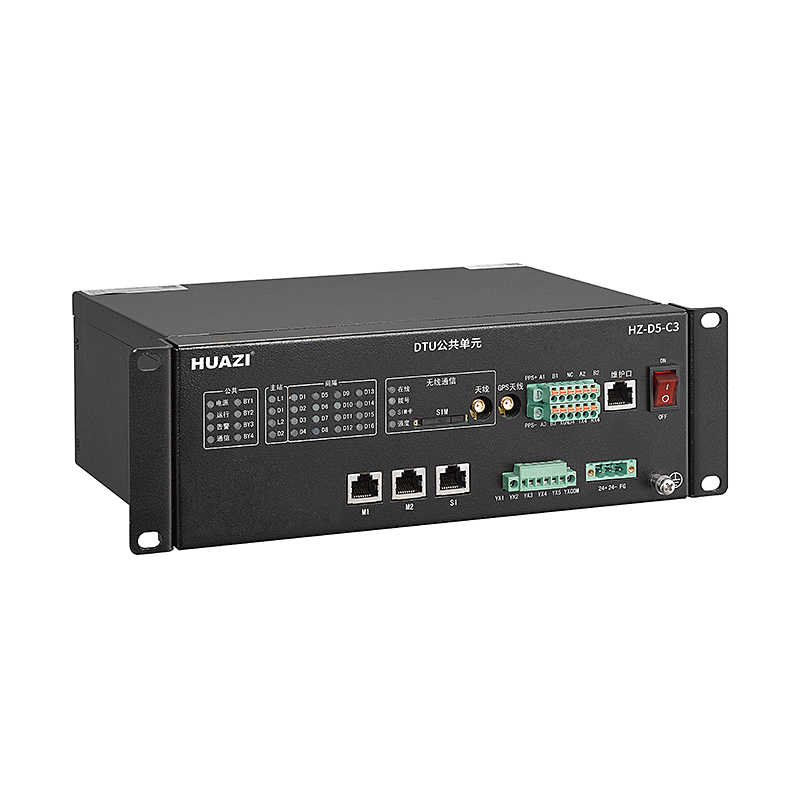

HZ-D5-3C
DTU间隔单元
产品概述

HZ-D5-3A DTU间隔单元和 HZ-D5-3C DTU公共单元终端是基于智能电网建设和发展的背景下自主研发的全新配电自动化系统远方终端。采用分散式结构,由若干个DTU间隔单元和DTU公共单元通过总线连接,互相配合,共同完成DTU测控、故障检测与保护、馈线自动化等一体化功能。装置采用统一且易插拔的接口,即插即用,便于安装和更换。
      适用于配电网环网柜或开闭所,各单元采用小型结构,结构小巧便于批量生产测试,可实现与一次的深度融合。分布式安装于各间隔柜内,能实现2~3路间隔故障同时自动隔离。

功能特点

1)严格按照国网标准化设计,汇集间隔单元信息转发至配电主站,同时接收配电主站的控制、对时等命令并下发至间隔单元;
2)内嵌 GPS/北斗模块,支持 GPS/北斗、主站、SNTP 等多种对时方式;
3)内嵌安全加密芯片,满足国网安全防护要求;
4)可接收环网箱电缆头温度、局放等多种状态监测数据,具备状态在线监测功能和日志记录功能 ;
5)支持无线 4G、光纤以太网、RS232/485 等多种通信方式,支持 101、104、Modbus等多种通信规约;
6)支持公共单元/间隔单元程序远程升级;
7)采用高性能的多核工业级处理器,支持物联网扩展功能;
8)提供功能强大的维护工具,可本地或远方维护。

技术参数

类型

参数名称

技术指标

输入参数

供电直流电源

24VDC,允许偏差-20%+15%,电压纹波不大5%

后备电源

采用48V维护阀控铅酸蓄电池和超级电容

量可根据要求定制

装置功耗

≤15W

遥信参数

信号输入方式

有源接点

开入电源

24VDC

SOE 分辨率

<5ms

防抖动时间

101000ms 可设定

通信参数

RS232/RS485

1200bit/s 2400bit/s 9600bit/s

以太网

10/100Mbit/s 全双工

无线通信

支持

连接时间

60s,中断自动重连

对时

北斗/GPS 对时/光纤对时≤1s/无线对时≤10s

安规参数

绝缘电阻

符合 GB/T 13729《远动终端设备》规定

介质强度

冲击电压

环境参数

工作温度

-40℃~+70

相对湿度

10%~100

海拔高度

≤3000m

电磁兼容性能

快速瞬变干扰试验

满足 GB/T 17626.5《电快速瞬变脉冲群抗扰度试验》

规定中的 4 级要求

静电放电试验

满足 GB/T 15153.1《远动设备及系统 第 2 部分:

工作条件 第 1 篇:电源和电磁兼容兼容性》

定中的 4 级要求

浪涌(冲击)抗扰度

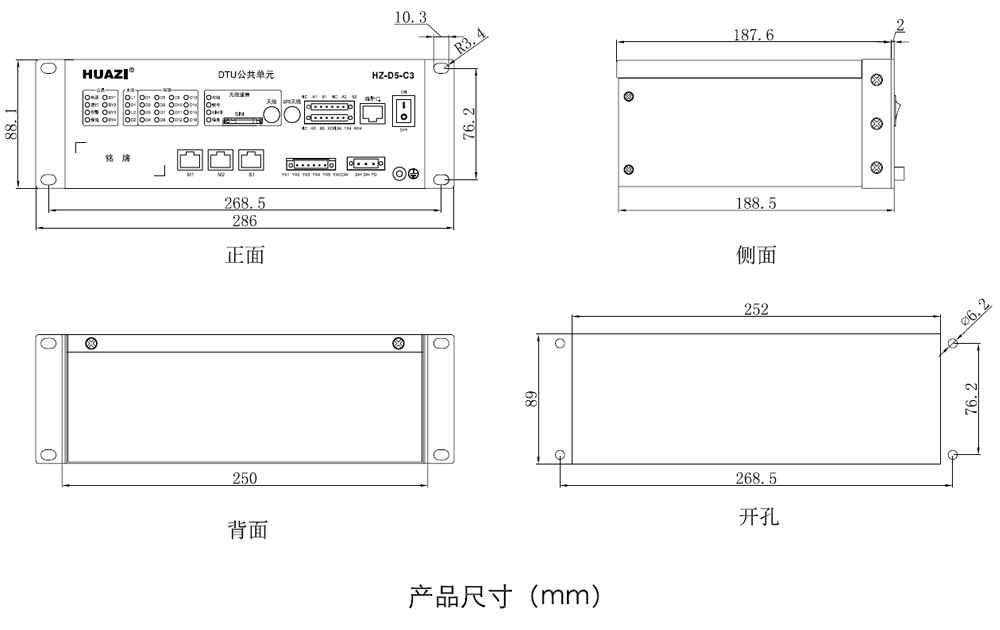

外观尺寸
