HZ-D5-L16_浙江华自电力科技有限公司

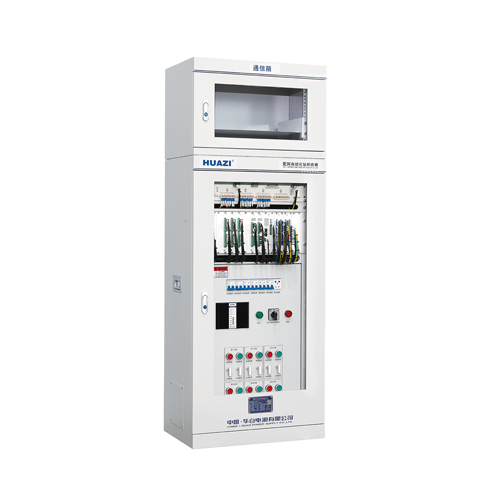

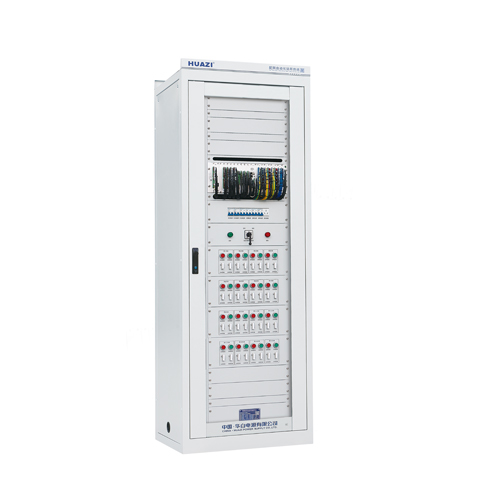

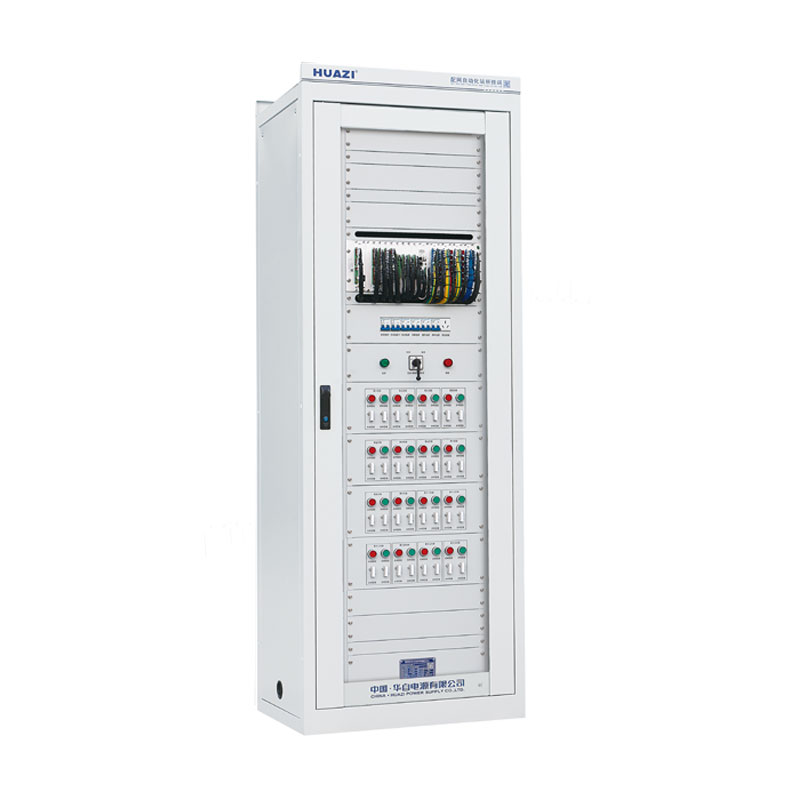

产品概述

HZ-D5-L系列配网自动化站所终端是专门为多回路用户设计的新型配电自动化系统远方终端系统。系统可由测控单元、智能电源模块、4G通信模块和蓄电池组等组成。测控单元按照模块化插件式设计思想，采用多个高性能32位微处理器为系统控制核心，实现高速、抗干扰能力强的现场总线设计，并结合先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组合多任务实时操作系统，稳定性强、可靠性高、实时性好、功能强大、支持测控、故障检测与保护、故障录波、通信管理、馈线自动化等一体化功能。
适用于配电房或开开关站，可实现多条线路的信息采集和控制，以及故障检测、定位、隔离和非故障区域恢复供电，能够有效提高供电系统可靠性，缩短故障处理时间。

产品功能

1）两路交流输入自动切换及后备电源自动充放电管理，确保系统正常运行；
2）最大支持24间隔的采集与控制，具备故障检测及常规保护功能，发生故障时能快速隔离故障，支持单相接地故障告警或跳闸；
3）基于暂态特征的单相接地故障检测功能，适用于中性点不接地系统、消弧线圈接地系统和小电阻接地系统；
4）具备智能分布式、集中式、电压时间型、自适应综合型等FA模式和故障录波功能；
5）支持通讯子站功能，能够汇集其他终端的信息并向配电主站转发，同时接收配电主站的控制、对时命令并下发至其他终端；
6）支持4G、5G、光纤以太网等多种通信方式，具备101、104、Modbus等多种通信规约可选；
7）支持SNTP, GPS、主站等对时方式；
8）采用工业级元器件，电磁兼容IV级，AD采样与开出自检，多种防误动技术；
9）提供功能强大的维护工具，可本地或远方维护。

使用环境

1）海拔高度：不超过2000m；
2）环境温度：-40℃～+70℃；
3）相对湿度：10％～100％；
4）地震烈度：不超过8度；
5）设备限在室内工作；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

技术参数

项目	技术指标
额定输入电压	AC220V±20%
交流输入频率	50Hz±10%
后备电源	24VDC、48VDC（蓄电池组/超级电容组）
操作电源	24VDC、48VDC、110VDC、220VDC
通信电源	24VDC
蓄电池容量	7Ah、12Ah、20Ah、24Ah、33Ah、40Ah
交流电压测量范围	0～220V
交流电流测量范围	0～5A
电压电流测量精度	0.2级
有功无功精度	0.5级
功率因素精度	0.5级
频率测量误差	<0.01Hz
遥信信号输入方式	无源或有源接点
遥信开入电源	24VDC、48VDC
遥信SOE分辨率	<2ms
遥信防抖动时间	0～60000ms可设定
遥控输出方式	继电器常开节点
遥控输出时间	默认2000ms、可设定输出时间
遥控接点容量	AC250V/8A，DC48V/8A
绝缘强度	＞10MΩ、2kVAC一分钟无闪络，无击穿
工作方式	连续长期运行

配置原则

1)系统配置

名称	型号	配置	功能说明
测控单元	HZ-D5系列	必配	详见随机说明书
智能电源模块	HZ-DY4824Z	必配	详细页面请点击
线损模块	HZ-PIC系列	选配	详见随机说明书
无线通信模块	HZ-WXTX系列	选配	详见随机说明书
配电单元		根据用户要求配置
蓄电池		根据用户要求配置
柜体		根据用户要求配置

2）测控单元选择

名称	型号	规格	功能说明	备注
测控单元	HZ-D5-06	6间隔	详见随机说明书	根据用户要求配置
	HZ-D5-08	8间隔	详见随机说明书	根据用户要求配置
	HZ-D5-10	10间隔	详见随机说明书	根据用户要求配置
	HZ-D5-12	12间隔	详见随机说明书	根据用户要求配置
	HZ-D5-16	16间隔	详见随机说明书	根据用户要求配置

3）配电单元选择

名称	型号	规格	功能说明	备注
交流断路器	选配	选配	交流输入通断及过载、短路保护	根据用户要求配置
交流继电器	选配	选配	交流输入自动切换	根据用户要求配置
直流断路器	选配	选配	操作电源、通信电源、蓄电池电源通断及过载、短路保护	根据用户要求配置
转换开关	选配	选配	远方/就地切换	根据用户要求配置
特需元器件	选配	选配	实现其它功能	根据用户要求配置

4）蓄电池选择

名称	电压（DC）	规格	数量	功能说明
铅酸蓄电池	12V	7～40Ah	4节	免维护
胶体蓄电池	12V	7～40Ah	4节	免维护、使用寿命长
超级电容	64V	80Wh/120Wh	1套	免维护、使用寿命长

5）柜体选择

名称	规格	功能说明	备注
内嵌式柜体	1860×800×600	采用G型材结构，国际标准色号RAL7035工业灰色，静电喷塑工艺，正面为内嵌式玻璃门，背面为内嵌式双开门，柜内配有照明灯。	高x宽x深(mm)
	2200×800×600
	2260×800×600
	2360×800×600

柜体结构、颜色、规格可根据用户要求定制。

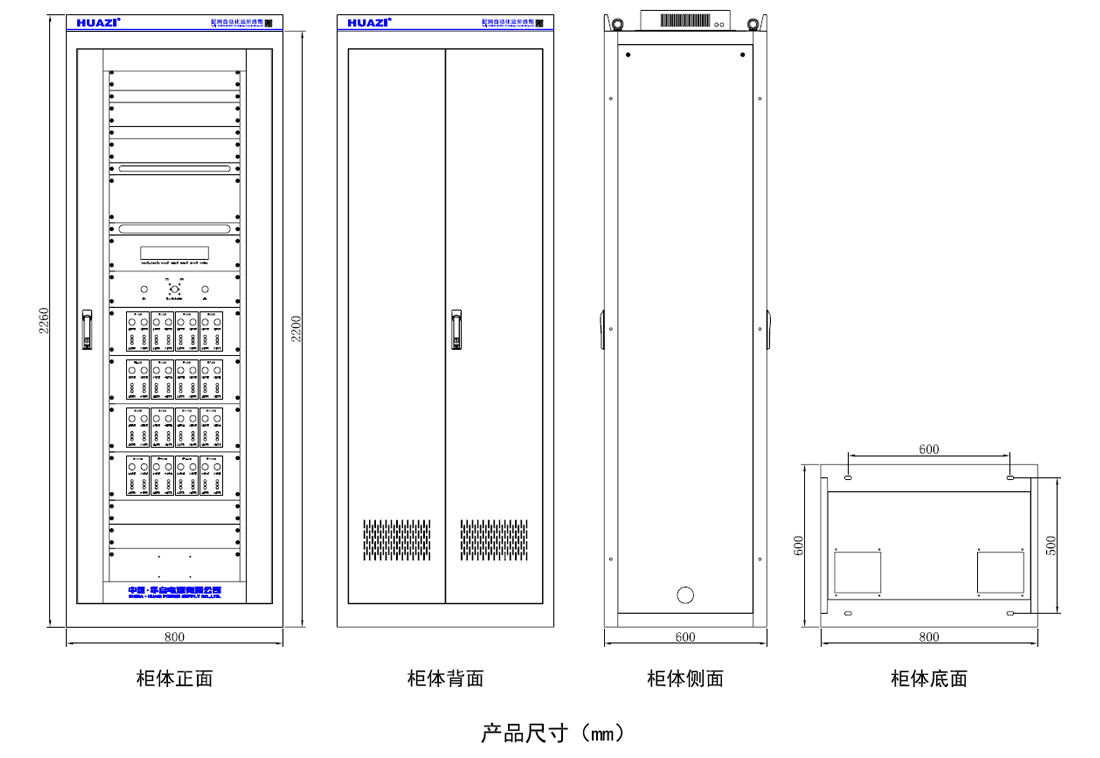

外观尺寸

结构示意图
