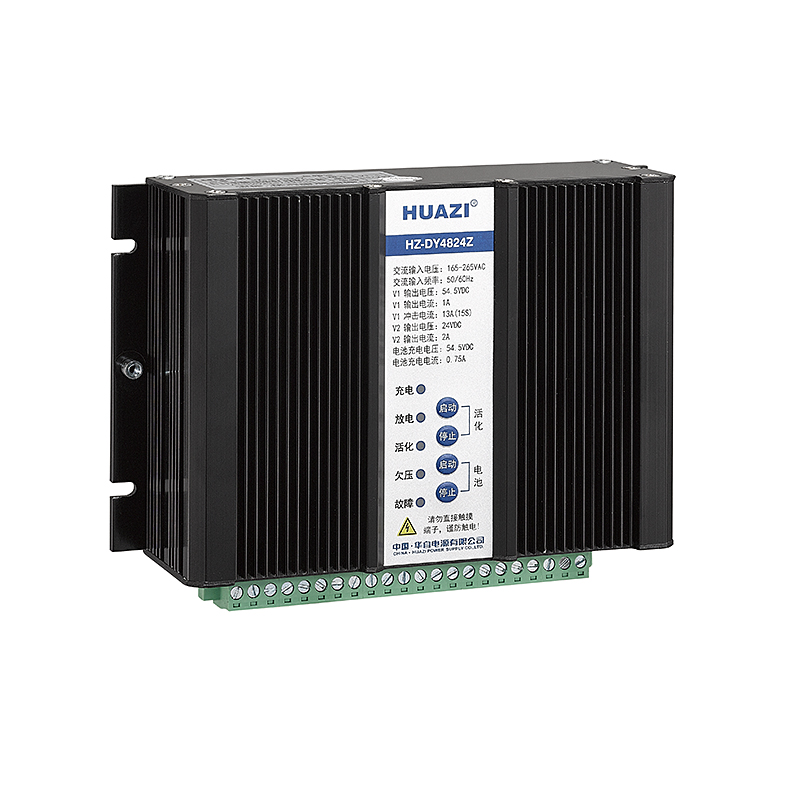

HZ-DY4824Z
智能电源模块
产品概述

       HZ-DY4824Z智能电源模块采用宽范围输入电压设计,电网适应能力强,最大输出功率800W,体积小,转换效率高,性能稳定,原副边隔离,隔离强度高。采用金属外壳模块化封装,防尘防潮防震,防护等级达到IP55,抗干扰能力强,电磁兼容符合国家标准要求。配套7~40Ah铅酸蓄电池或胶体免维护电池,构成一套完整的带后备电池的电源供电系统,能有效满足控制单元、通信单元、开关单元的电源需求,并确保在外部电源断电的情况下,不间断给负载供电。
       HZ-DY4824Z智能电源模块适用于电力配网自动化站所终端(DTU)系统,广泛应用于电力行业开闭所、配电所、环网柜、电力智能箱式变电站、智能开关控制器和其他行业需要不间断直流供电,要求较高的场合。

功能特点

1)具有智能电池管理功能,可对外接48V电池组充电,交流断电时电池可不间断对负载充电,具有防止电池过充和过放的保护功能;
2)具有电池活化功能,可手动或通过外部信号遥控对电池进行活化维护;
3)具有输出短路、输出过流、输出过压保护功能;
4)具有电池反接保护功能,任意情况下电池反接,模块无输出,模块不损坏;
5)具有电池放电过流保护功能,负载端故障短路时电池自动退出系统;
6)具有遥控电池投入、退出功能,用户可远程控制电池投入为系统供电,也可远程强制电池退出;
7)具有输入失电告警信号输出、电池活化信号输出、电池欠压告警信号输出、电源故障告警信号输出,告警信号与输入、输出、机壳隔离,隔离强度高。

技术参数

类别

参数名称

测试条件

参数或测试结果

最小值

典型值

最大值

输入

特性

输入电压(VAC

输出满载

165

220

265

输入电压(VDC

输出满载

200

300

375

输入频率(Hz

交流输入

47

50

63

输入伏安数(VA

AC典型输入,输出带10W负载时

---

---

20

瞬态极限输入时间ms

440V交流输入

---

---

500

输出

特性

V1输出电压(V

AC全范围输入

54

54.5

56

AC失电,电池供电

41.5

---

56

V2输出电压(V

AC全范围输入

24

25

26

AC失电,电池供电

24

25

26

V1输出电流(A

AC全范围输入,不含充电电流

---

1.0

---

AC典型输入,最大值不大于15s

---

---

13.0

V2输出电流(A

AC全范围输入

0

2.0

---

AC失电,电池供电

0

2.0

---

纹波噪声(mVp-p

AC全范围输入,典型负载

---

---

500

电压调整率(%

AC全范围输入,典型负载

---

---

±1.0

负载调整率(%

AC典型输入,负载在10%100%之间变化

---

---

±1.0

效率(%

AC典型输入,典型负载

80

82

---

电池浮充电压(VDC

AC全范围输入,Io=7.5AIB=0.01A

54

54.5

56

电池充电电流(A

AC全范围输入,典型负载

0.7

0.75

1.5

电池放电关断点(VDC

电池供电,典型负载

41

42

43

电池关断延迟(S

电池供电,典型负载

20

30

40

电池活化完成点(VDC

典型负载

44

45

46

电池欠压告警点(VDC

电池供电,典型负载

44

45

46

电池最大放电电流A

放电时间20S

---

---

15

活化触点接触时间(S

遥控活化启动、退出

---

0.5

1

遥控电池退出

3

4

5

输出过压保护(V

输出箝位

61

62

63

输出过流、短路保护

AC典型输入,不接电池,打嗝式保护,故障消失后自恢复

电池回路短路保护

电池投入状态,关断电源输出,有交流电时自恢复

电池反接保护

当电池反接时,电池端不会为负载供电,

且接通输入电时,会有故障告警信号输出

一般

特性

绝缘

电阻

输入对输出

500V兆欧表

100MΩ

---

---

输入对

100MΩ

---

---

输出对

100MΩ

---

---

介质

强度

输入对输出

工频50Hz电压,持续时间不小于

1分钟,漏电流不超过5mA

2.5KVAC

---

---

输入对地

2.5KVAC

---

---

输出对地

2.5KVAC

---

---

冲击

耐压

输入对输出

施加5kV试验电压;施加1.2/50μs冲击波形,三个正脉冲和三个负脉冲,施加间隔不小于5s。测试过程中不得有击穿放电现象。

5.0KVAC

---

---

输入对地

5.0KVAC

---

---

输出对地

1.0KVAC

---

---

EMC抗干扰

浪涌(SURGE

---

---

4

快速瞬变脉冲群(EFT/B

---

---

4

外型尺寸(mm

168.0×110.0×50.0

冷却方式

自然冷却

工作环境温度(

-40

---

+70

工作外壳温度(

-40

---

+85

存储温度(

-55

---

+105

平均无故障时间(h)

室温条件下

80000

--

--

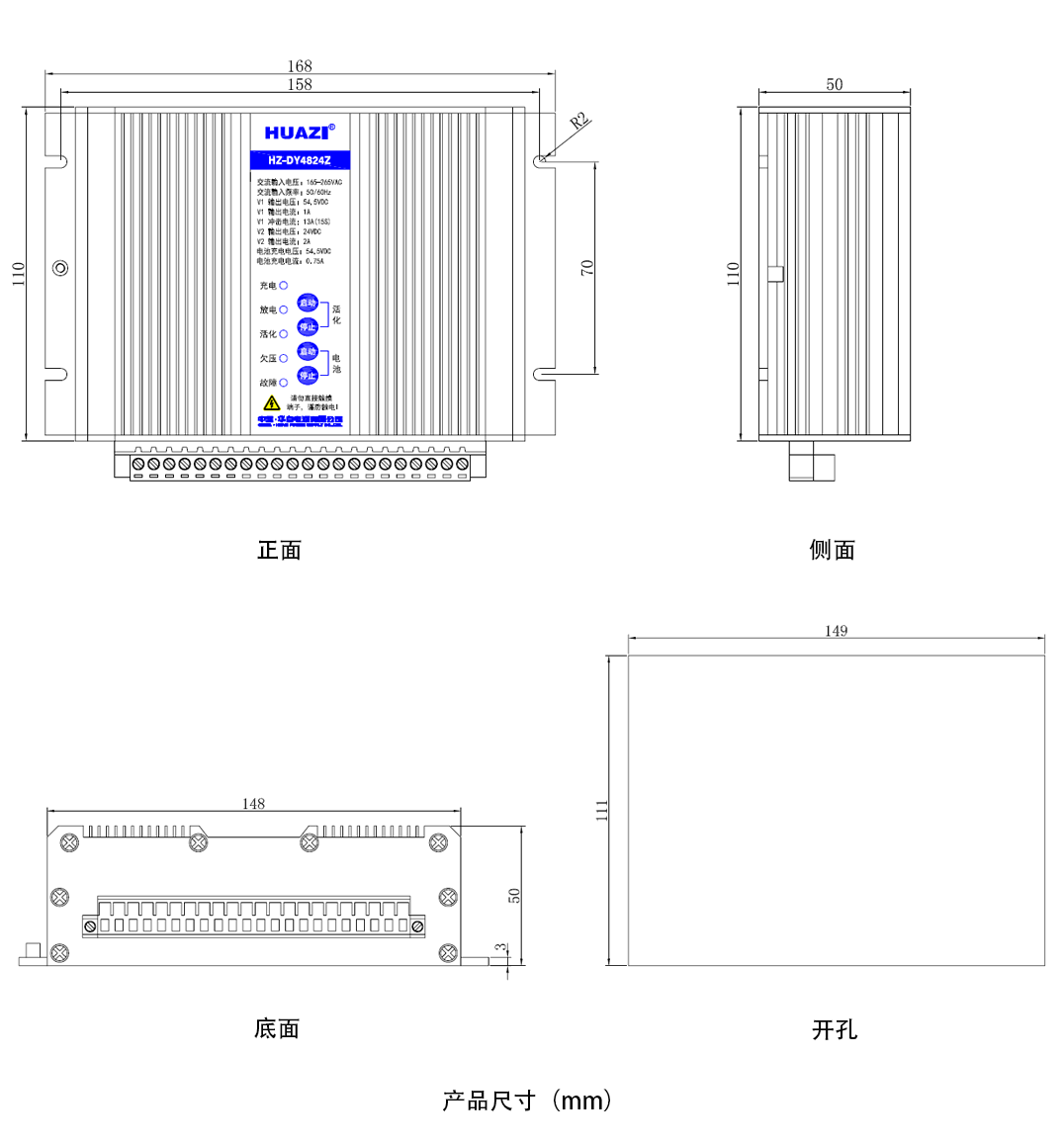

外观尺寸
