HZ-D5-L

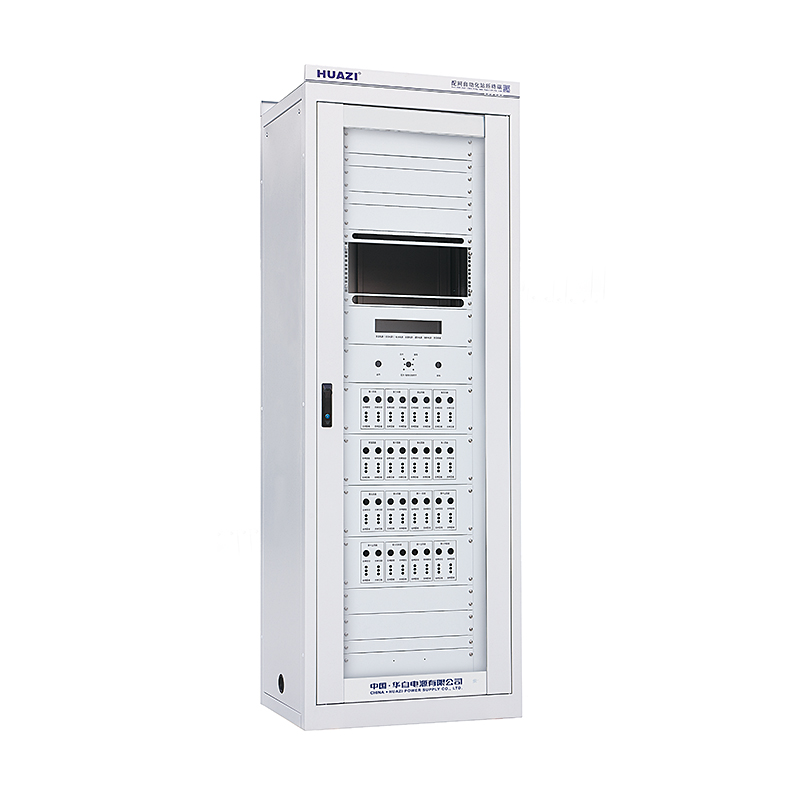

DTU柜体(内嵌式)
产品特点
1)内嵌式DTU柜体采用冷轧板及敷铝锌板,经CNC柔性加工系统加工及先进的多重折边工艺,并结合多种焊接,结构轻巧,牢固可靠;
2)柜体采用一体色结构,外观选用国际标准色号RAL7035工业灰色,静电喷塑工艺;
3)柜体柜前采用标准机架单位进行分段,上下可随意调整,柜后双开门,人性化设计,便于现场安装与维护,柜前内嵌玻璃大门,测控单元、断路器、转换开关、信号灯及连接片等运行情况一目了然;
4)常规柜体防护等级为IP30。
使用环境

1)海拔高度:不超过2000m;
2)环境温度:-10℃~+40℃;
3)相对湿度:≤90%(25℃);
4)地震烈度:不超过8度;
5)柜体限在室内使用,且环境干燥;
6)室内应无腐蚀金属和破坏绝缘的有害气体;
7)安装垂直倾斜度:不超过5°;
8)无强电磁场干扰与剧烈振动。

产品尺寸

名称

型号

高(mm

宽(mm

深(mm

DTU柜体(内嵌式)

HZ-D5-L

1660

600

600

1860

800

600

2000

800

600

2060

800

600

2200

800

600

2260

800

600

2300

800

600

2360

800

600

注:柜体尺寸、颜色、防护等级均可根据用户要求定制。
