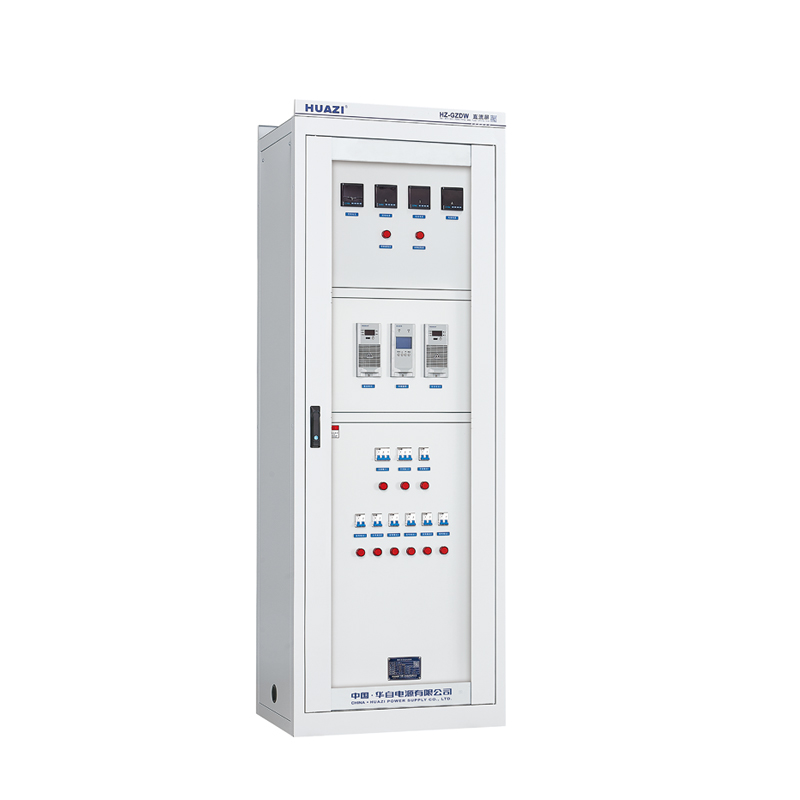

HZ-GZDW-2微机型直流电源屏是专为各种小容量用户设计的经济型直流供电系统。采用液晶屏监控系统为核心，中文菜单显示、按键操作、多重密码权限、人机界面友好丰富，具有操作简单、智能管理、高效节能及远程控制等特点，系统可由监控、整流模块、降压模块、电池巡检模块、支路监测模块等组成。输入电压AC220V、AC380V，输出最大容量DC110V/65Ah、DC220V/55Ah，系统如需采用PT100V交流输入或为外部提供闪光信号，事故信号，预告信号、逆变电源、DC24V或DC48V电源等各种功能均可根据用户需要选择增配，外形尺寸可定制。
      适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户、为电磁操作机构、永磁操作机构和弹簧储能操作机构等类型的断路器提供分、合闸电源，以及给二次回路中的仪表、控制回路、继电保护和事故照明等各类高低压设备提供直流电源。

1）两路交流输入自动切换，确保系统正常运行：
2）输入电压范围宽，电网适应性强；
3）采用HZ-JK01B监控，液晶显示屏，中文菜单，界面友好丰富，按键操作简单方便；
4）具有周全的系统设置，运行信息查询及各项告警等功能；
5）智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
6）可扩展电池检测单组18节、绝缘检测24路，开关量检测24路；
7）系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行；
8）内置RS485两种通讯接口，可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
9）支持MODBUS通讯规约。

项目	参数指标
额定输入电压	220VAC/380VAC±20%
PT供电电压	100VAC±10%
额定输出电压	220VDC 、110VDC
额定输出电流	6A 、9A 、10A 、15A
蓄电池容量	7Ah 、 12Ah、20Ah、24Ah、33Ah、 40Ah、50Ah、65Ah
稳压精度	≤±0.5%
稳流精度	≤±1%
纹波系数	≤±0.5%
电网频率	50Hz±10%
功率因素	≥0.95% (满负荷输出)
绝缘强度	>10MΩ 、2KVAC一分钟无闪络， 无击穿
工作方式	连续长期运行
冷却方式	智能温控风冷，高效自然冷却
可闻噪音	≤50dB

1）海拔高度：不超过2000m；
2）环境温度：-10℃-+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）设备限在室内工作，且通风良好；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）微控制器抗噪声：1000V1us脉冲1分钟；
9）无强电磁场干扰与剧烈振动。

名称	型号	配置	功能说明
监控模块（含降压单元）	HZ-JK01B	必配	详细页面请点击
整流模块	HZ22003-6T HZ11005-6T		详细页面请点击1 详细页面请点击2
电池巡检模块	HZ-XJ02T	选配	详细页面请点击
支路监测模块	HZ-ZL01T		详细页面请点击

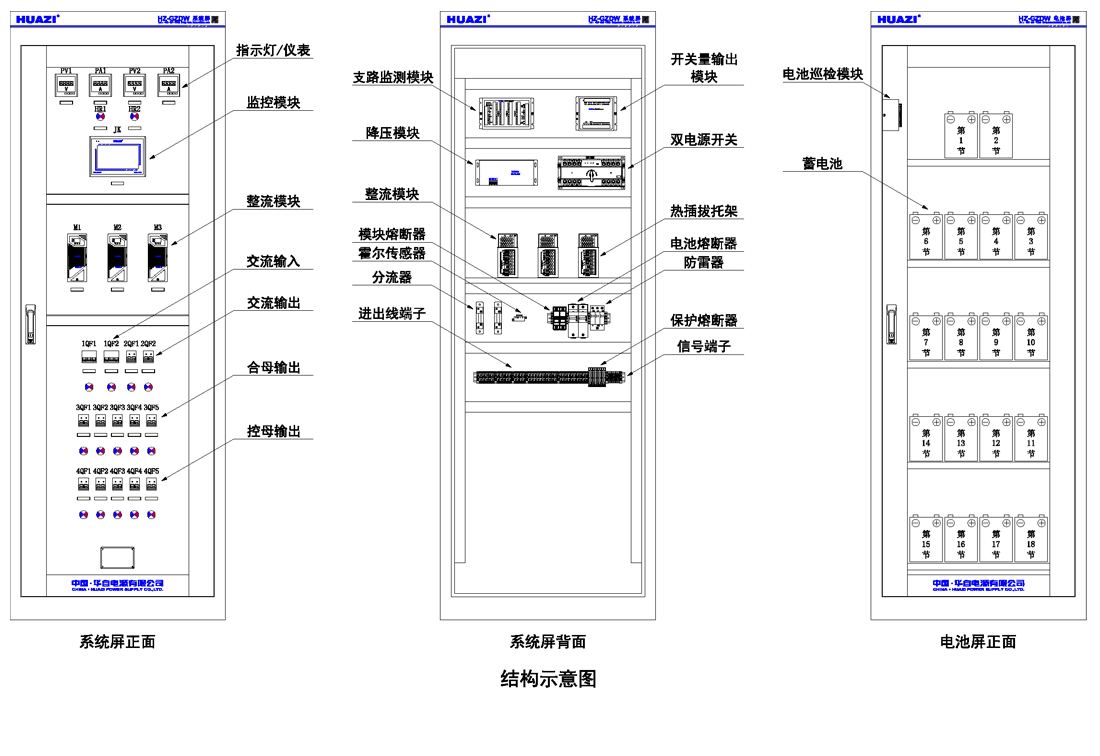

系统监控模块除内置母线绝缘检测功能和降压单元外，可扩展电池巡检功能、支路绝缘检测和开关量检测功能。采用独立式PCB尾板联接热插拨模块，最大蓄电池容量为65Ah。

2）标准配置

①模块为监控模块（含降压单元）、整流模块。

②配电单元为输入交流两路，输出合母3路，控母3路，交流1路。

③蓄电池为12V免维护型铅酸蓄电池。

④柜体尺寸：2260×800×600（mm）。

3）系统安装、调试、使用、维护、故障：详细页面请点击。

4）蓄电池安装、使用、维护：详细页面请点击。
