产品概述

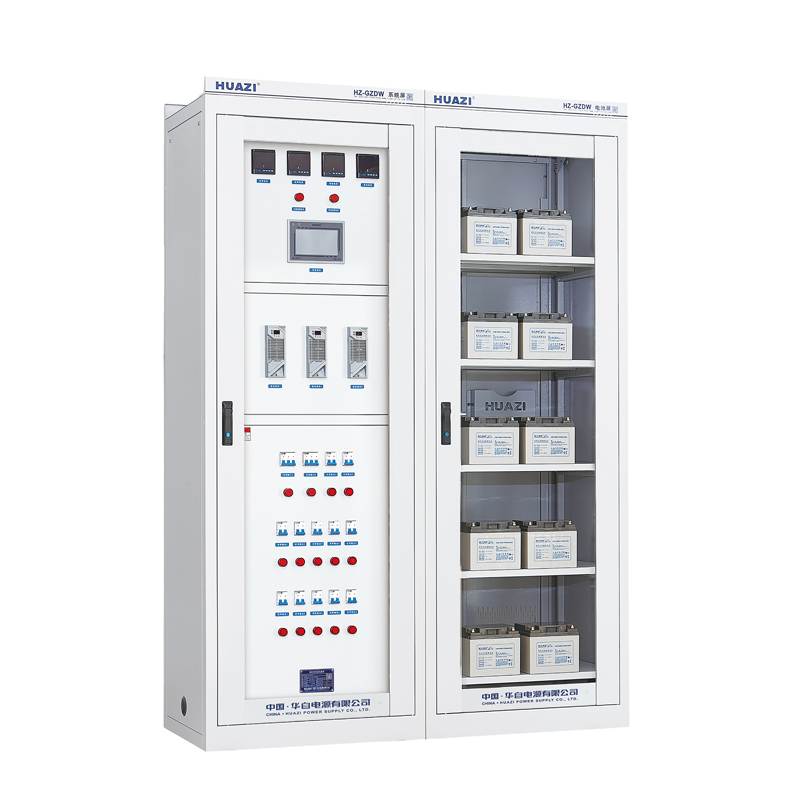

HZ-GZDW-3 微机型直流电源屏是专为各种不同容量用户设计的标准型直流供电系统。采用7 寸触摸屏监控系统为核心，中文菜单显示、触摸操作、多重密码权限、人机界面友好丰富，具有操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、整流模块、降压模块、交流测控模块、电池巡检模块、支路监测模块和开关量输出模块等组成。输入电压AC220V、AC380V，输出最大容量DC110V/1500Ah、DC220V/1000Ah。系统如需为外部提供闪光信号、事故信号、预告信号、逆变电源、DC24V 或DC48V 电源等各种功能均可根据用户需要选择增配，外形尺寸可定制。
适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户，为电磁操作机构、永磁操作机构和弹簧储能操作机构等类型的断路器提供分、合闸电源，以及给二次回路中的仪表、控制回路、继电保护和事故照明等各类高低压设备提供直流电源。

系统特点

1）两路交流输入自动切换，确保系统正常运行；
2）输入电压范围宽，电网适应性强；
3）采用HZ-JK07T监控，7寸彩色TFT LCD显示屏，中文菜单显示，人机界面友好丰富，触摸屏点触式操作；
4）具有周全的系统设置、运行信息查询及各项告警等功能；
5）智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
6）整流模块采用带电热插拔，日常维护方便快捷；
7）可控制整流模块最多8台，可扩展蓄电池检测1组110节，绝缘检测256路，开关量检测256路，可兼容逆变电源模块、电力UPS电源模块，直流变换模块；
8）系统采用多级密码权限管理，限制未授权人员的操作，确保系统安全可靠运行；
9）内置RS485上位机通讯接口，可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
10）支持MODBUS通讯规约。

技术参数

项目	参数指标
额定输入电压	220VAC/380VAC±20%
额定输出电压	220VDC 、110VDC
额定输出电流	6A、9A、10A、15A、20A、30A、40A、50A、60A、70A、80A、90A、
额定输出电流	100A、120A、130A、150A、180A、200A、260A、300A、......
蓄电池容量	7Ah、10Ah、20Ah、38Ah、65Ah、100Ah、150Ah、200Ah、300Ah
蓄电池容量	500Ah、600Ah、800Ah、1000Ah、1500Ah、......
稳压精度	≤±0.5%
稳流精度	≤±0.5%
纹波系数	≤±0.1%
电网频率	50Hz±10%
功率因素	≥0.95% (满负荷输出)
绝缘强度	>10MΩ 、2KVAC一分钟无闪络，无击穿
工作方式	连续长期运行
冷却方式	智能温控型风冷、高效自然冷却
可闻噪音	≤50dB

使用环境

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）设备限在室内工作，且通风良好：
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）微控制器抗噪声：1000V1us脉冲1分钟；
9）无强电磁场干扰与剧烈振动。

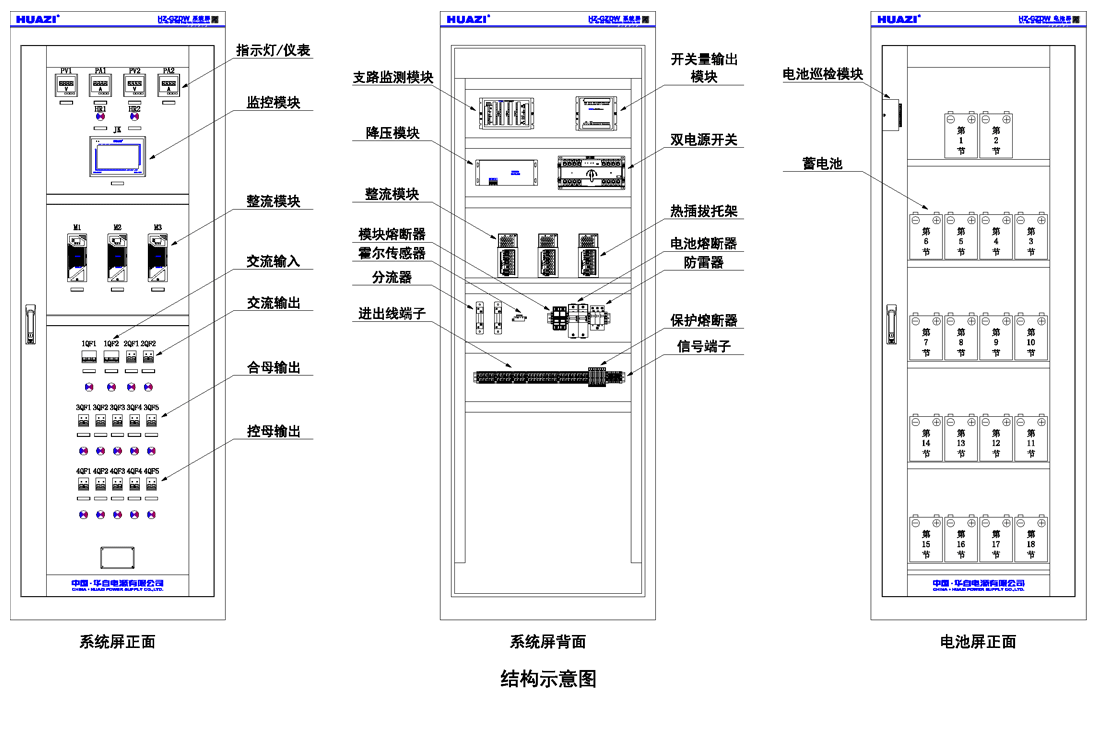

配置原则

1）系统配置

名称	型号	配置	功能说明
监控模块	HZ-JK07T	必配	详细页面请点击
整流模块	HZ系列		详细页面请点击
降压模块	HZ-GL系列		详细页面请点击
支路监测模块	HZ-ZL系列	选配	详细页面请点击
电池巡检模块	HZ-XJ系列		详细页面请点击
开关量监测模块	HZ-JD系列		详细页面请点击
逆变电源模块	HZ-NB系列		详细页面请点击
通信电源模块	HZ24/48系列		详细页面请点击
配电单元		根据用户要求配置
蓄电池		根据用户要求配置
柜体		根据用户要求配置

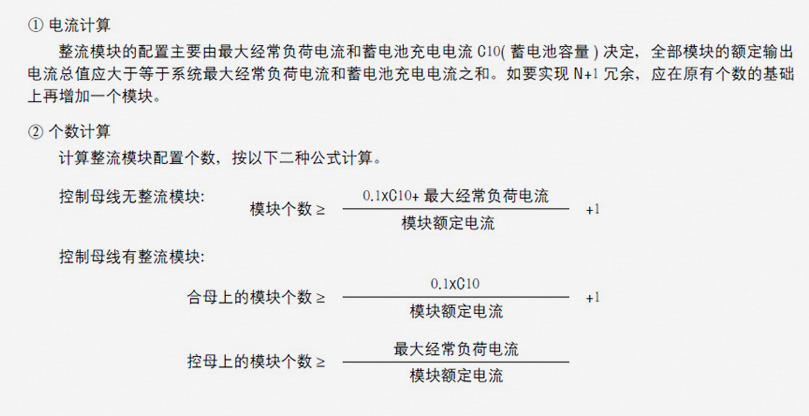

2）整流模块选择

名称	型号	规格	功能说明	备注
整流模块	HZ22003-6T	220VDC 3A	详细页面请点击	独立显示、查询、设置
	HZ11005-6T	110VDC 5A	详细页面请点击
	HZ22005-6T	220VDC 5A	详细页面请点击
	HZ11010-6T	110VDC 10A	详细页面请点击
	HZ22010-6T	220VDC 10A	详细页面请点击
	HZ11020-5T	110VDC 20A	详见随机说明书
	HZ22020-5T	220VDC 20A	详见随机说明书
	HZ11040-5T	110VDC 40A	详见随机说明书

3）功能模块选择

名称	型号	规格	功能说明	备注
绝缘监测模块	HZ-ZL01T	24 路×6	详细页面请点击	可扩展6 个
绝缘监测模块	HZ-ZL02T	64 路×3	详细页面请点击	可扩展6 个
电池巡检模块	HZ-XJ02T	19 路×1	详细页面请点击	可扩展1 个
电池巡检模块	HZ-XJ03T	55 路×2	详细页面请点击	可扩展2 个
开关量监测模块	HZ-JD03T	16 路×1	详细页面请点击	可扩展1 个
降压模块	HZ-GL01C	15A/20A	详细页面请点击
降压模块	HZ-GLC2	20-200A	详见随机说明书
逆变电源模块	HZ-NB	1-6KVA	详细页面请点击	根据用户需求配置
通信电源模块	HZ24/48系列	24/48V	详细页面请点击	根据用户需求配置
绝缘检测仪			详见随机说明书	根据用户需求配置
蓄电池巡测仪			详见随机说明书	根据用户需求配置
信号告警装置			详见随机说明书	根据用户需求配置

4）配置单元选择

名称	型号	规格	功能说明	备注
交流断路器	选配	选配	交流输入通断及过载、短路保护	根据用户要求配置
双电源开关	选配	选配	交流输入自动切换及过载、短路保护	根据用户要求配置
交流接触器	选配	选配	交流输入自动切换	根据用户要求配置
直流断路器	选配	选配	合母控母输出、蓄电池电源通断及过载、短路保护	根据用户要求配置
指针电流电压表	选配	选配	输入输出电压、电流指示	根据用户要求配置
数显式电流电压表	选配	选配	输入输出电压、电流指示	根据用户要求配置
熔断器式刀开关	选配	选配	蓄电池组电源通断及电路保护	根据用户要求配置
熔断器	选配	选配	模块输出、蓄电池组电源通断及电路保护、熔断告警	根据用户要求配置
电抗器	选配	选配	抑制谐波，提高电能质量	根据用户要求配置
防雷器	选配	选配	防止受雷电过电压冲击	根据用户要求配置
特需元器件	选配	选配	实现其它功能	根据用户要求配置

(1) 标配为输入交流二路，65 Ah 以下合母输出3 路，控母输出3路、交流输出2路，65 Ah 及以上合母输出5 路、控母输出5路、交流输出2路，电流电压表为指针式板表。
(2)可根据用户要求配置。

5)蓄电池选择

①类型选择

名称	电压DC	规格Ah	功能说明
铅酸蓄电池	2V	65-1500Ah	免维护
铅酸蓄电池	12V	7-250Ah	免维护
胶体蓄电池	2V	65-1500Ah	免维护、使用寿命长
胶体蓄电池	12V	7-250Ah	免维护、使用寿命长

标配为铅酸蓄电池。

②数量配置

系统电压	蓄电池电压	节数	功能说明
220VDC	2V	108	串联蓄电池组
220VDC	12V	18
110VDC	2V	54
110VDC	12V	9

③容量计算

蓄电池的容量由系统在事故停电状态下的最大瞬间负荷决定，并结合实际适当增加余量。系统负荷分为经常负荷(Izc)、事故负荷(Isg) 和冲击负荷(Ihz)。经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。事故负荷是当变配电所失去交流电源而停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时(0.1~0.5S) 合闸冲击电流以及此时直流母线所须承担的其他负荷之和。最大瞬间负荷为此三种负荷之和，即蓄电池最大瞬间负荷Imax=Izc+Isg+Ihz，则蓄电池容量=Imax/ 电池放电倍率* 储备系数(Ah)。

（1）免维护型铅酸蓄电池的电池放电倍率一般为0.1。
（2）以上计算方法可满足系统在事故停电状态1 小时左右的持续放电。
（3）为避免蓄电池过度放电，在放电末期合闸时所剩蓄电池容量应不低于额定容量的25%。
（4）考虑到蓄电池组末期老化时的容量衰减，一般选择储备系数1.2。

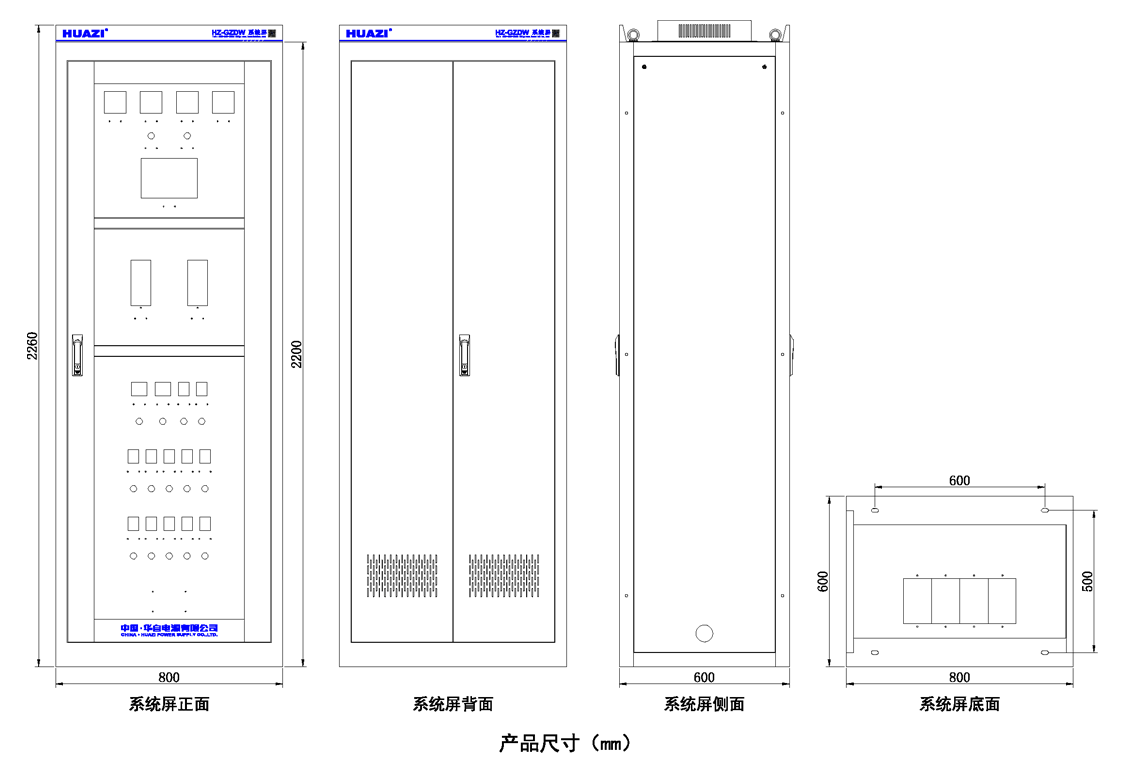

6）柜体选择

①柜体选型

名称	规格	功能说明	备注
内嵌式柜体	1860x800x600	采用G型材结构，国际标准色号RAL7035工业灰，静电喷塑工艺，正面为内嵌式玻璃门，背面为内嵌式双开门，柜内配有照明灯，顶部温控自动排风。	高× 宽× 深(mm)
	2200x800x600
	2260x800x600
	2360x800x600

柜体结构、颜色、规格可根据用户要求定制。

②面数计算

系统容量(Ah)		10~50	65~120	150~200	250~350	400~500	600~800	1000
柜体面数	单组电池	1	2-3	3-4	4-5	5-6	7-8	9-10
柜体面数	双组电池	2	3-4	4-5	6-7	10-12	12-14	14-17
