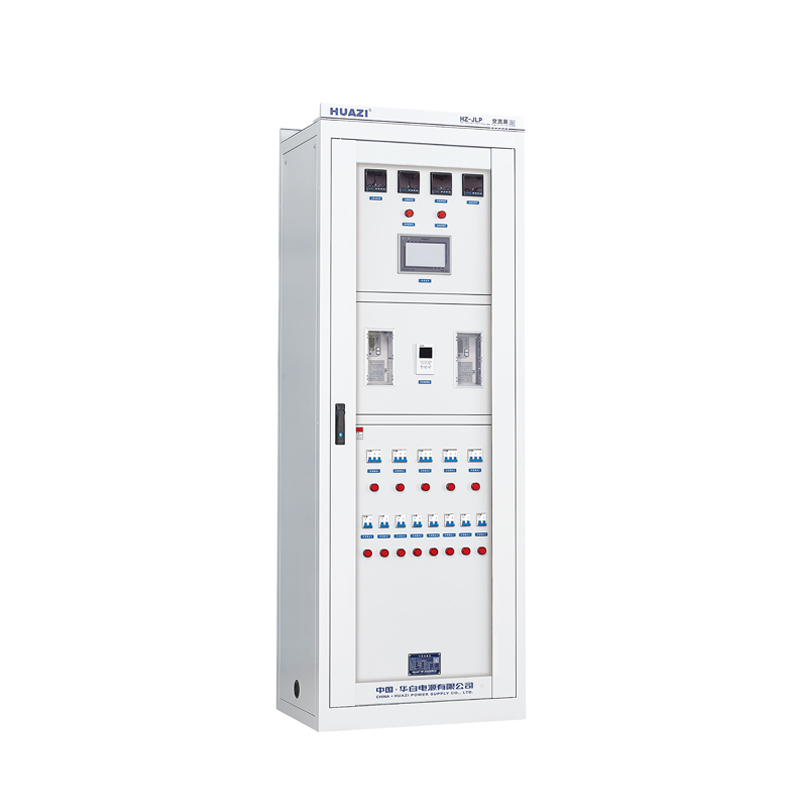

HZ-JLP
微机型交流电源屏
产品概述

HZ-JLP微机型交流电源屏是专为各种不同电压等级与容量用户设计的豪华型交流供电系统。采用7寸及以上触摸屏监控系统为核心,中文菜单显示、触摸操作,多重密码权限、人机界面友好丰富,具有操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、双电源自动切换开关、交流监测模块、ATS控制模块、支路监测模块和开关量输出模块等组成。输入电压AC220V、AC380V,输出不同等级电压、功率与应急等其他功能均可根据用户需要定制。
      适用于发电厂、水电站、各类变电站、开闭所和其它使用交流设备的用户,作为继电保护、自动装置和事故照明等操作电源和控制电源。

系统特点
1)采用两路电源切换装置,可手动、自动切换,确保系统正常运行;
2)两路电源切换装置可带负荷切换,保证了供电的可靠性;
3) 采用HZ-JK07T-JLNB监控,7寸彩色TFT LCD显示屏,中文菜单显示,人机界面友好丰富,触摸操点触式操作;
4)输入端装有防雷装置, 防止设备受雷电过电压冲击损坏;
5)交流电源的控制均采用高分断小型断路器,具有动作迅速,灵敏度高,动作可靠等优点,有短路、过负荷自动跳闸功能;
6)具有三相电压、电流测量和电度计量功能;
7) 可扩展开关量检测1024路、开关量输出16路;;
8) 系统采用多级密码权限管理,限制未受权人员的操作,确保系统安全可靠运行 ;
9) 内置RS485通讯接口,可通过后台监控和运程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能,实现无人值守;
10) 支持MODBUS通讯规约。
技术参数


项目

参数指标

额定工作电压

220VAC/380VAC±20%

额定工作电流

63A、100A、160A、200A、300A、400A、500A、600A

额定工作频率

50Hz、60Hz

交流电源进线

1路、2路

额定冲击电压

5KV

绝缘强度

>10MΩ、2KVAC一分钟无闪络,无击穿

工作方式

连续长期运行

可闻噪音

≤55dB

使用环境
1)海拔高度:不超过2000m;
2)环境温度:-10℃~+40℃;
3)相对湿度:≤90%(25℃);
4)地震烈度:不超过8度;
5)设备限在室内工作,且通风良好;
6)室内应无腐蚀金属和破坏绝缘的有害气体;
7)安装垂直倾斜度:不超过5°;
8)微控制器抗噪声:1000V1μs脉冲1分钟;
9)无强电磁场干扰与剧烈振动。


配置原则

1)系统配置

名称 型号 配置 功能说明
监控模块 HZ-JK07T-JLNB 根据用户要求配置 详见随机说明书
交流监测模块 HZ-JL系列 根据用户要求配置 详见随机说明书
ATS控制模块 HZ-ATSKZ 根据用户要求配置 详见随机说明书
支路检测模块 HZ-ZL02T 根据用户要求配置 详细页面请点击
开关量输出模块 HZ-JD03T 根据用户要求配置 详细页面请点击
配电单元   根据用户要求配置
柜体   根据用户要求配置

2)配电单元选择

名称

型号

规格

功能说明

备注

双电源切换装置 选配 选配 交流输入自动切换及过载、短路保护 根据用户要求配置

交流电度表

选配

选配

对交流进线消耗的电能进行计量

根据用户要求配置

指针式电流电压表

选配

选配

交流输入电压、电流指示

根据用户要求配置

数显式电流电压表

选配

选配

交流输入电压、电流指示

根据用户要求配置

电流互感器

选配

选配

交流输入电流采样

根据用户要求配置

万能转换开关

选配

选配

切换三相交流显示电压

根据用户要求配置

熔断器

选配

选配

电压、电流表电源通断及电路保护

根据用户要求配置

防雷器

选配

选配

防止受雷电过电压冲击

根据用户要求配置

交流断路器

选配

选配

交流输入、输出通断及过载、短路保护

根据用户要求配置

特需元器件

选配

选配

实现其它功能

根据用户要求配置


3)柜体选择

名称 规格 功能说明 备注
内嵌式柜体 2200×800×600
采用G型材结构,国际标准色号RAL7035工业灰,静电喷塑工艺,正面为内嵌式玻璃门,背面为内嵌式双开门,柜内配有照明灯,顶部温控自动排风。
高× 宽× 深(mm)
2260×800×600

 交流屏配置时应根据客户实际需求来配置。

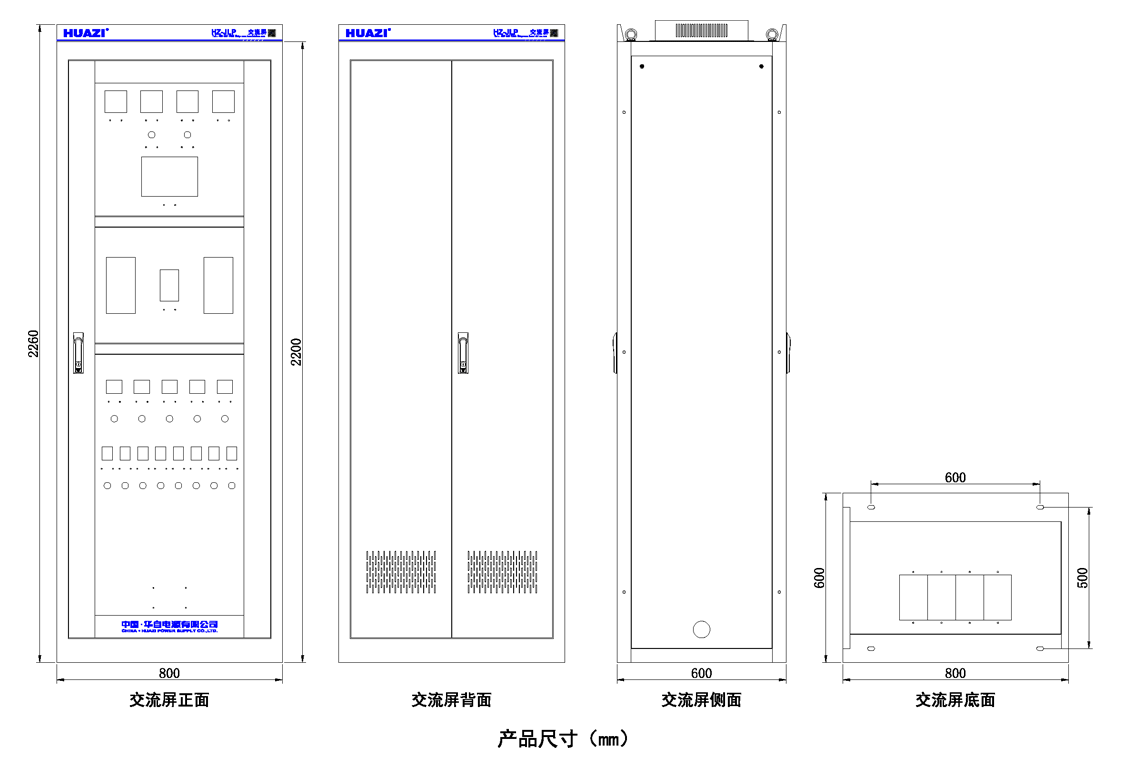

外观尺寸

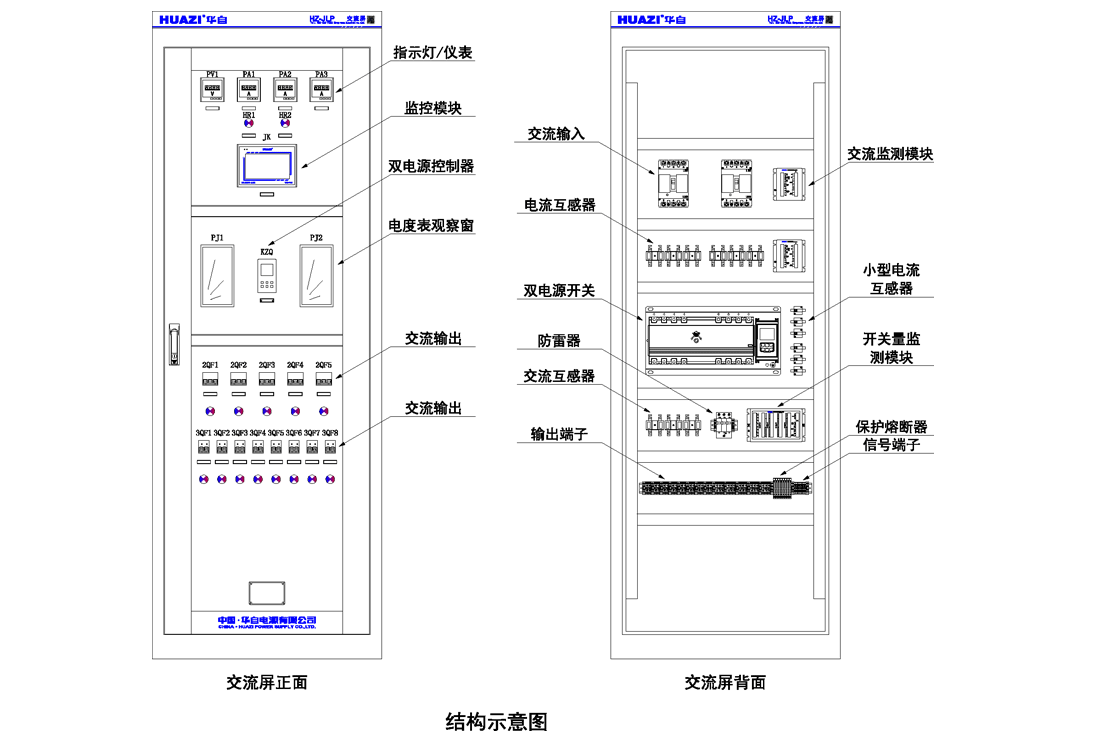

结构示意图
